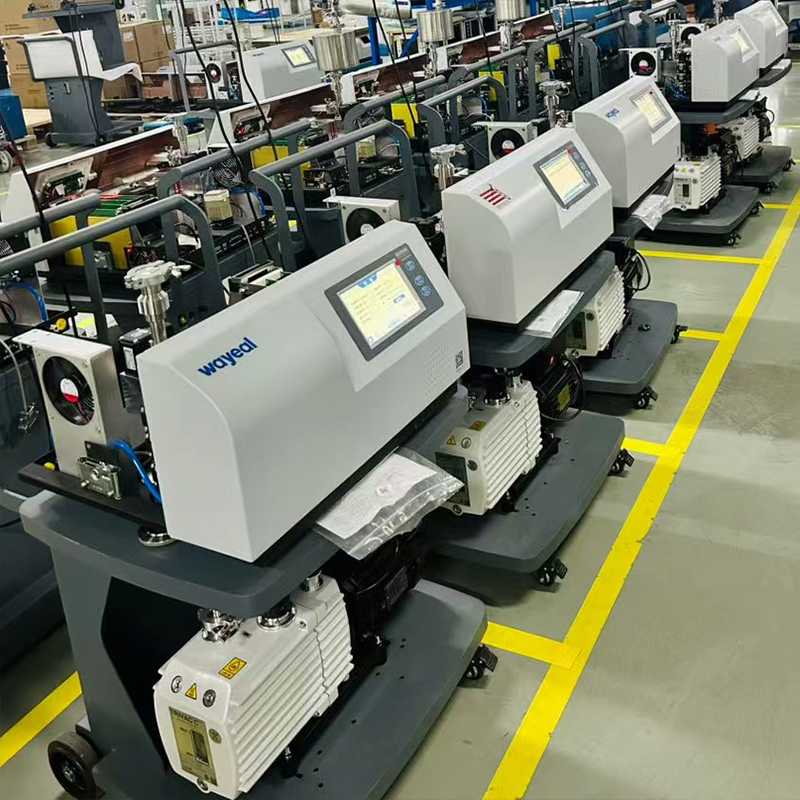

SFJ-231 헬륨 누출 탐지기의 기술적 매개 변수

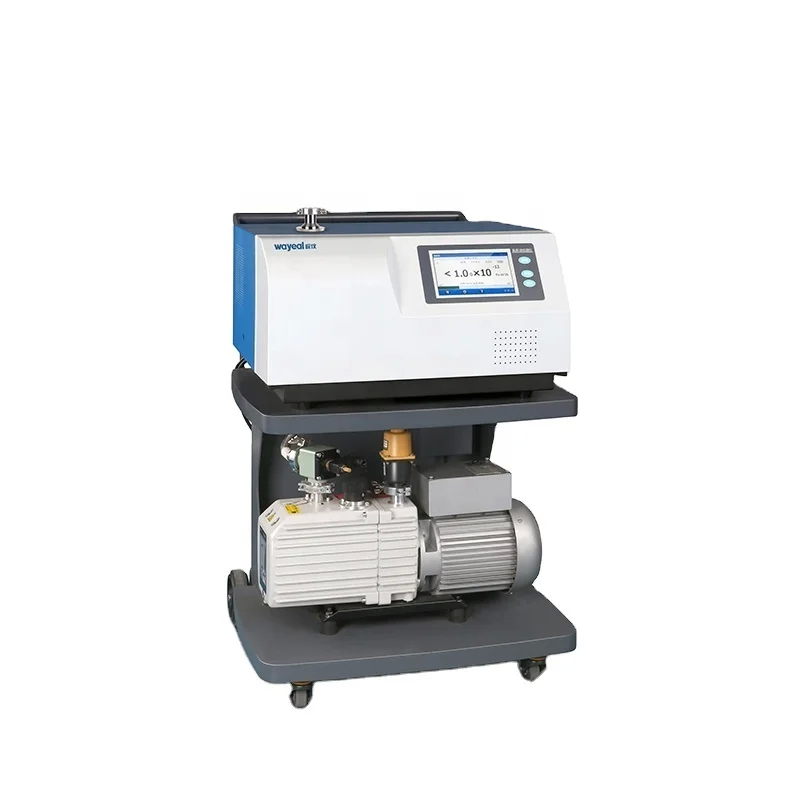

SFJ-231 헬륨 질량 분광기 누출 탐지기의 고전압 GIS 장비 / SF6 가스 밀도 테스트에 대한 응용

헬륨 질량 분광학 누출 검출은 헬륨 (He) 의 작은 분자 크기, 높은 투과성, SF6에 반응하지 않는 것이 GIS 밀폐 테스트의 핵심 방법입니다.그리고 SFJ-231 누출 감지기의 초고도의 민감도 (최저 감지 가능한 누출 속도): 5.0×10−13 Pa・m3/s 진공 모드에서). 헬륨을 추적 가스로 사용하여 탐지기는 헬륨 신호를 캡처하여 누출을 찾아 누출률을 정량화합니다.
SFJ-231은 진공 모드 (더 높은 민감도) 및 스니퍼 모드 (압압 시스템, 최대 허용 압력: 1500 Pa에 적합) 를 지원합니다. GIS 장비에 대해 스니퍼 방법은 아래와 같이 사용할 수 있습니다.

스니퍼 모드 누출 탐지 (압압 GIS, 현장 편의성)
적용:작동 GIS (SF6로 내부 압력을 가하지만 압력은 ≤1500 Pa가 되어야 합니다. 더 높으면 먼저 압력을 줄여야 합니다.)
원칙:소량의 헬륨 (SF6과 혼합되어 고열 성능에 영향을 주지 않고) 을 GIS 장비에 주입한다.SFJ-231 (I/O 인터페이스를 통해 연결된) 의 스파리 총을 사용해서 의심스러운 지점에 접근합니다., 누출이 있으면 헬륨은 SF6와 함께 누출되며, 스프레이 총에 의해 캡처되어 누출률 탐지를 실현하기 위해 누출 탐지기에 전송됩니다.
기술적 적합성:최소 누출률 5.0×10^-스니퍼 모드에서 9 Pa·m3/s와 < 1s의 반응 시간은 누출을 신속하게 탐지 할 수 있으므로 신속한 현장 검사에 적합합니다.

흡수기 모드에서 누출 감지 단계 (압력 GIS 장비)
1추적 가스 주입
지스 장비에 헬륨 가스를 주입합니다: 장비의 채식 포트를 통해 SF6의 부피의 1%에서 5%에 따라 순수한 헬륨을 주입합니다 ( 혼합물이 균일하는지 확인하십시오.그리고 30분 이상 남겨주세요., 모든 방으로 헬륨 가스가 확산되도록).
2스니퍼 연결 및 매개 변수 설정

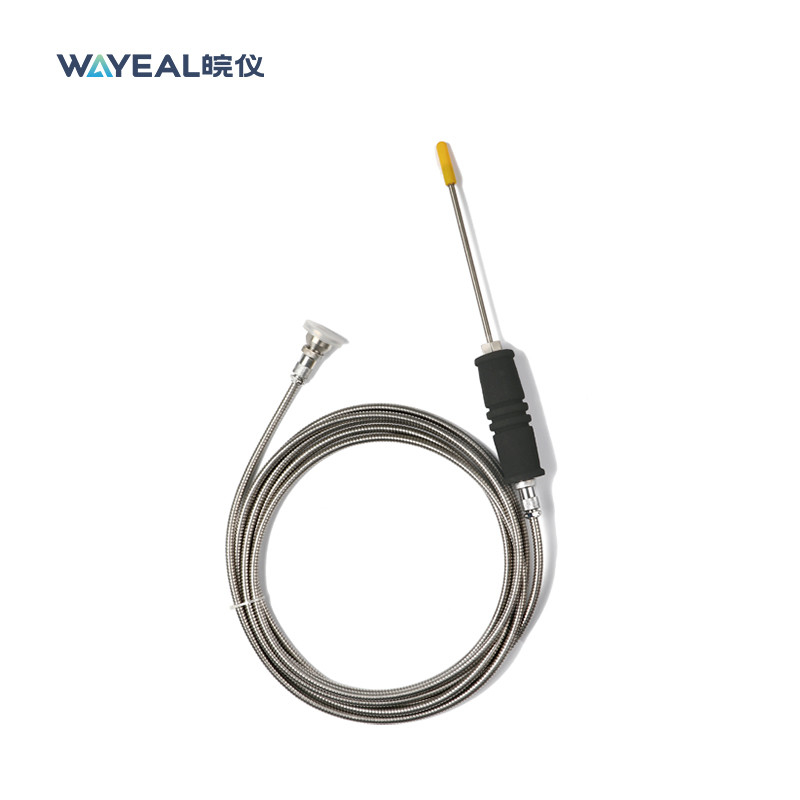

스니퍼를 I/O 커넥터 (8개의 입력과 8개의 출력) 를 통해 SFJ-231에 연결하고, 터치 패널에서 '스니퍼 모드'로 전환하고, 스니퍼 흐름 속도를 설정합니다. (디폴트 값, 또는 위치에 따라 조정합니다.)그리고 누출률 경보 기준.
3스니퍼 감지
스니퍼를 손에 들고 의심스러운 지점 (격 1-3mm) 근처에 두고 천천히 움직이고 (속도 ≤5cm/s) 전체 밀폐 표면을 덮어주십시오.
누출 감지기가 누출률이 임계값을 초과하는 것을 보여주면 (예를 들어 5.0×10)^-9 Pa·m3/s) 를 누출점으로 표시하고 누출 속도와 위치를 기록합니다.
4양적 검사
스니퍼를 10초 동안 누출점에 맞춰 안정시켜서 평균 누출률을 최종 결과로 따릅니다.
