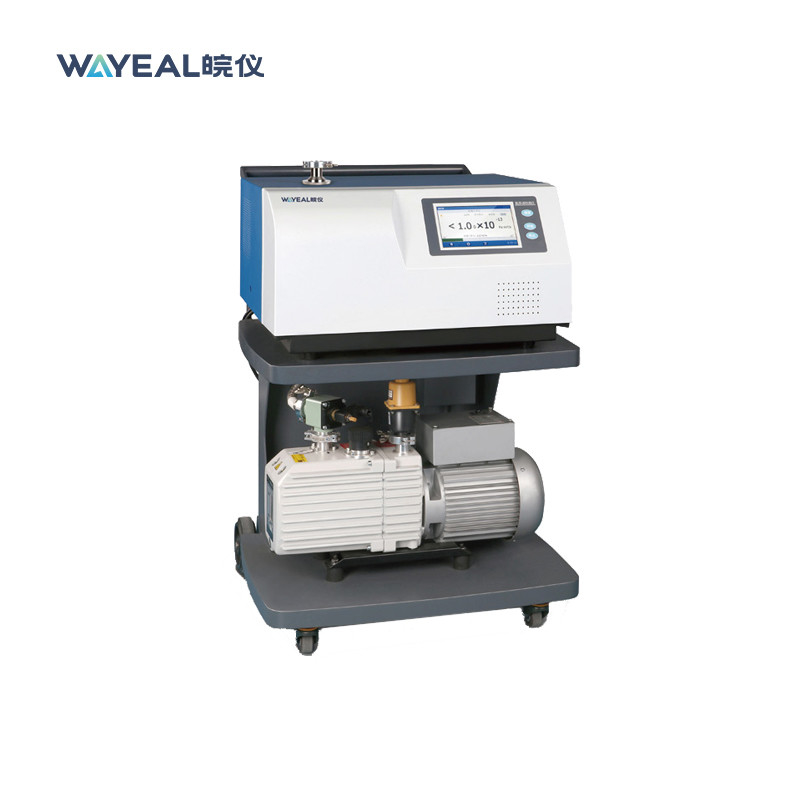

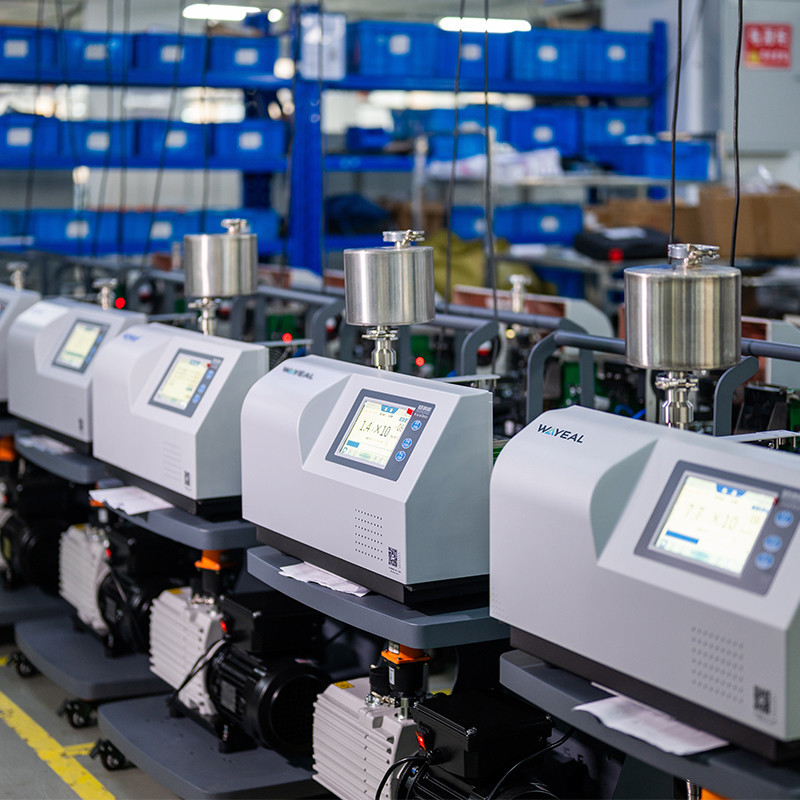

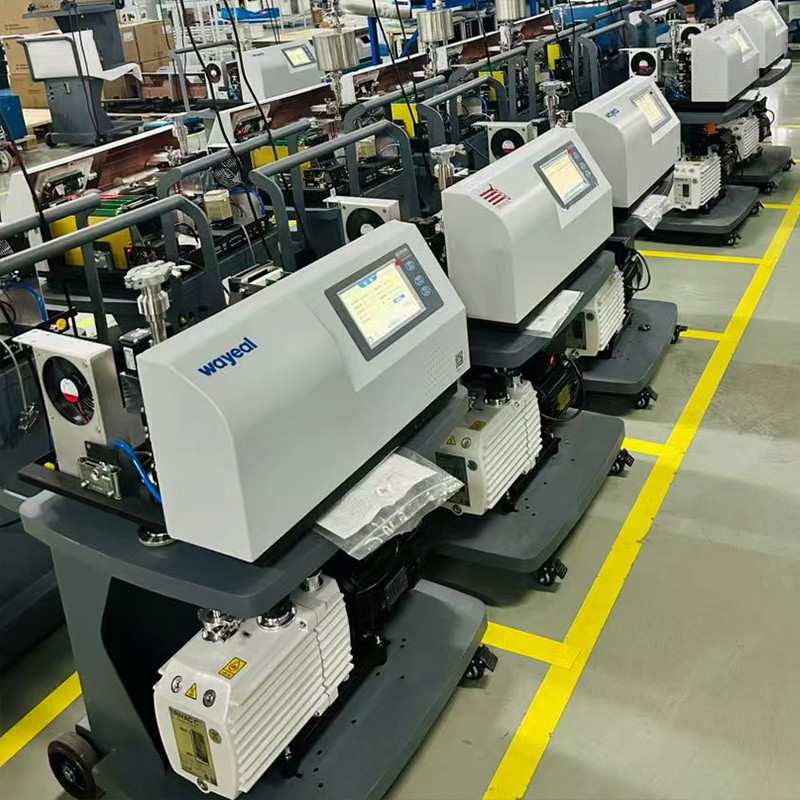

SFJ-231 GIS 누출 탐지용 헬륨 질량 분광 누출 탐지 장비

SFJ-231 GIS 누설 감지용 헬륨 질량 분석 누설 감지 장비

헬륨 질량 분석 누설 감지기는 밀폐 용기의 누설을 신속하게 위치를 파악하고 정량적으로 측정하는 기기입니다.

SFJ-231 헬륨 누설 감지기 매개변수

고전압 GIS 장비에 사용되는 SFJ-231 헬륨 질량 분석 누설 감지기 / 전력 산업의 SF₆ 가스 기밀성 테스트

1. 배경 및 원리
고전압 가스 절연 개폐 장치(GIS)는 SF₆ 가스를 절연 및 아크 소화 매체로 사용합니다. 밀봉 무결성은 절연 성능, 아크 소화 능력 및 작동 안전에 직접적인 영향을 미칩니다. SF₆ 누설은 절연 강도 감소, 아크 소화 실패, 심지어 장비 고장으로 이어질 수 있습니다.
헬륨 질량 분석 누설 감지는 헬륨(He)의 작은 분자 크기, 높은 투과성, SF₆와의 비반응성, SFJ-231 누설 감지기의 초고감도(최소 감지 누설률: 진공 모드에서 5.0×10⁻¹³ Pa・m³/s)로 인해 GIS 밀봉 테스트의 핵심 방법입니다. 헬륨을 추적 가스로 사용하여 감지기는 헬륨 신호를 포착하여 누설 위치를 파악하고 누설률을 정량화합니다.
2. 누설 감지 방법(SFJ-231 사양 기준)
SFJ-231 헬륨 누설 감지기는 진공 모드(더 높은 감도)와 스니퍼 모드(가압 시스템에 편리함, 최대 허용 압력: 1500 Pa)를 지원합니다.
진공 모드 누설 감지(더 높은 감도, GIS 진공 필요)
응용 분야: 새로 설치, 점검 또는 분해된 GIS(내부 SF₆가 제거되고 진공을 적용할 수 있는 경우).
원리:

• GIS 챔버를 ≤1 Pa로 진공 처리합니다.
• SFJ-231을 DN25KF 진공 포트를 통해 연결합니다.
• 의심되는 누설 지점(예: 용접부, 플랜지)에 외부적으로 헬륨을 분사합니다.
• 누설이 있는 경우 헬륨이 챔버로 들어가 감지기를 트리거합니다.
• 장점: SFJ-231의 초고감도(5.0×10⁻¹³ Pa・m³/s)를 활용하여 미세 누설 감지.

진공 모드 절차
가스 경로 연결: GIS 챔버 → SFJ-231 (DN25KF) → 진공 펌프(내압 호스)를 연결합니다.
진공 처리: ≤1 Pa로 펌핑합니다(낮은 압력 = 더 나은 감도).
감지 설정: 진공 모드로 설정하고 응답 시간(<1s), 경보 임계값(DL/T 596-2021에 따름)을 조정합니다.
헬륨 분사 테스트: GIS 장비 외부의 의심 지점에 헬륨을 분사합니다(감지 지점에서 5-10mm, 3-5초 동안 유지하고 SFJ-231의 응답 시간을 사용하여 신호를 관찰합니다<1s). 누설 감지기에서 누설률이 갑자기 증가하면(숫자와 곡선의 동기화된 변화), 해당 지점이 누설 지점임을 의미하며 누설률 값을 기록합니다. 그런 다음 재검사 및 확인합니다.
