원래 장소:
안후이, 중국
브랜드 이름:
Wayeal
인증:
CE
모델 번호:
SFJ-16C
헬륨 누출 탐지기의 도입
헬륨 누출 탐지기 - 고민성 누출 탐지 기술
헬륨 누출 탐지기는 고 진공 시스템과 그에 연결된 질량 스펙트럼미터 챔버를 갖춘 헬륨 가스를 탐지하도록 설계된 질량 스펙트럼미터이다.외부 가스가 질량 분광 방으로 들어올 때, 이온 원소에서 이온화되어 이온을 생성합니다. 가스 이온은 자기장에 가속화되고 경로가 오전됩니다.각기 다른 이온의 질량-전하 비율로 인해 다른 반지름으로적절한 곳에 틈을 두면, 추적 가스인 헬륨의 이온만이 통과하여 수집극에 도달할 수 있습니다.수집 기둥에서 얻은 이온 흐름 신호는 누출 탐지기에 들어가는 헬륨 양에 비례합니다.이 신호를 측정하면 누출률을 측정할 수 있습니다.
헬륨 누출 탐지기의 기술적 매개 변수:
|
제품 이름 |
헬륨 누출 감지기 |
|---|---|
|
탐지 방법 |
헬륨 질량 분광기 |
|
누출 탐지 포트 |
DN25KF |
|
누출률 표시 |
숫자, 바 차트, 그래프 |
|
응답 시간 (s) |
< 1s |
|
사용자 인터페이스 |
7인치 컬러 터치 스크린 |
|
작동 온도 |
0~40°C |
|
최대 허용 누출 감지 압력 (Pa) |
1800Pa |
|
통신 인터페이스 |
RS232/485, LAN |
|
검출 가능한 품질 |
2, 3, 4 (H2, He-3, He-4) |
|
미니 누출 탐지 속도 (Pa·m)3/s) / 스니퍼 모드 |
2.5*10-9팜3/s |
|
미니 누출 탐지 속도 (Pa·m)3/s) /바퀴움 모드 |
5.0*10-13팜3/s |
|
시작 시간 (분) |
≤1.58 |
|
역 펌프 |
로터리 밴 진공 펌프 |
|
다이아멘션 |
755*467*1180mm |
|
전원 공급 |
220V, 50Hz/60Hz |
|
언어 |
중국어/영어 |
헬륨 누출 탐지기의 응용:
헬륨 질량 분광학은 진공 누출 감지 기술 분야에서 널리 사용되었습니다. 이 방법의 장점은: 누출 감지의 높은 민감성,기기의 빠른 반응 시간, 기기의 고 진공 환경에서 헬륨 분자의 높은 확산 속도; 그래서 헬륨 누출 탐지기는 많은 분야에서 널리 사용되었습니다.
항공우주 분야: 우주선, 우주왕복선, 로켓, 위성, 항공기 등 모두 진공 누출 감지 기술을 사용합니다.
일반 산업 분야: 원자력, 발전소, 전력 분배소, 자동차 제조, 조선 산업, 냉각 산업, 금속 산업, 가스 파이프 라인,가스 탱크, 오일 탱크, 보일러 패스트 푸드 포장 등 누출 감지 문제와 분리 할 수 없습니다.
헬륨 누출 탐지기는 연료 저장 탱크 및 연료 운송 파이프 라인 등의 특수 구성 요소의 누출 테스트를 위해 사용됩니다.
헬륨 누출 탐지 방법 (헬륨 누출 탐지 장치)
헬륨 진공 방법
헬륨 후드 방법
마이너스 압력 방법
진공실 헬륨 누출 탐지 및 복구 시스템 (외부 충전)

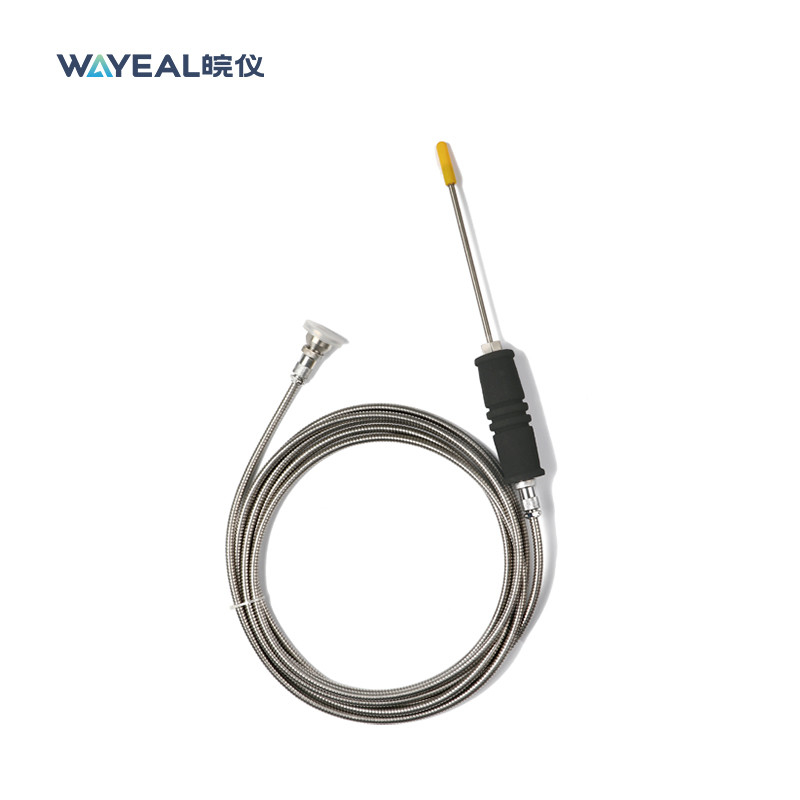

스니퍼 방법
